Erweiterung eines chayns Lock Cylinder

Mit einem Erweiterungsset lässt sich der chayns Lock Cylinder verlängern. Damit kann er für nahezu jedes Türmaß angepasst werden. Die folgende Anleitung zeigt Schritt für Schritt wie es geht.


Voraussetzungen

Benötigt werden


1. Übersicht verschaffen

Hier ein chayns cylinder in der Länge 65mm und Umbausatz 95mm (42.5mm x 52.5mm)


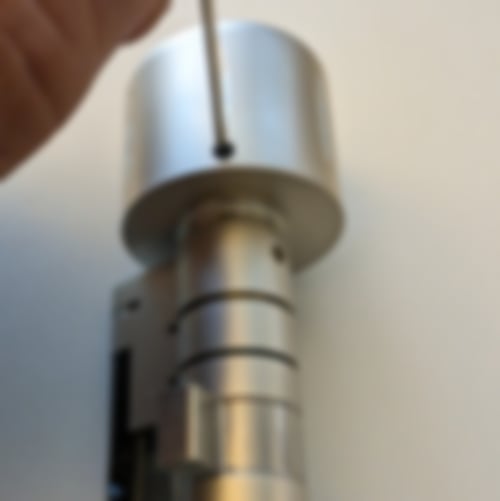

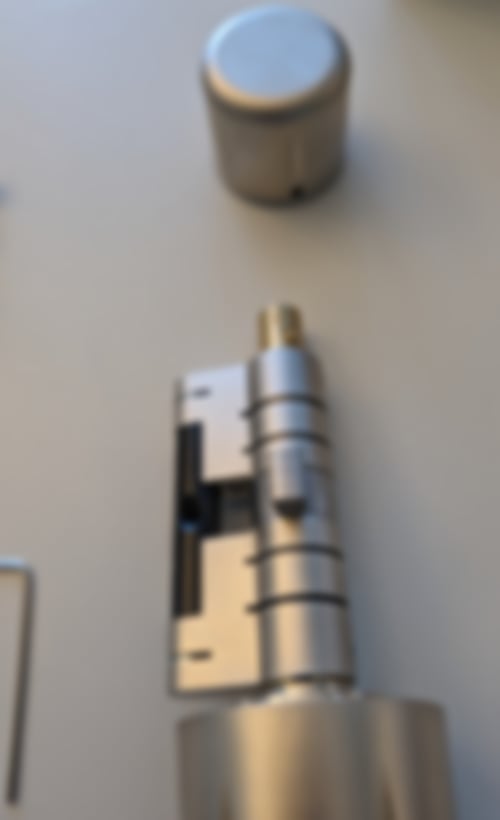

2. Knauf demontieren

Mit einem dünnen Gegenstand die Sperre im Knauf herunterdrücken und dabei den Knauf nach vorne abziehen.



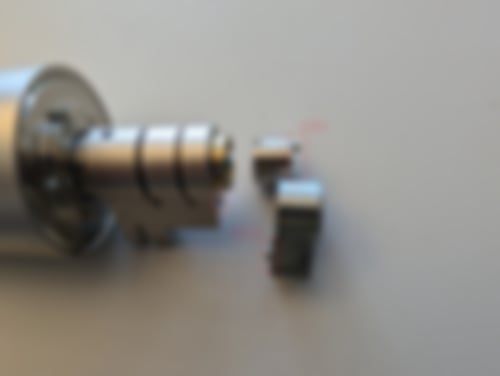

3. Schrauben und Sprengringe entfernen

Die außen liegenden Sprengringe entfernen und die beiden Schrauben lösen.

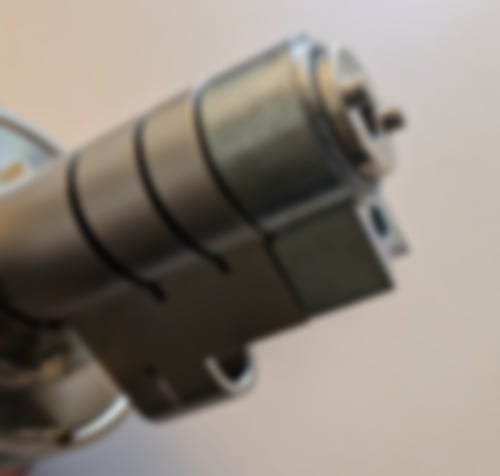

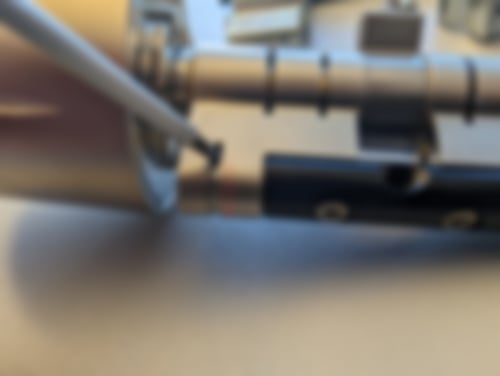

Die Sprengringe mit einem dünnen Schlitzschraubendreher aus ihrer Position drücken.

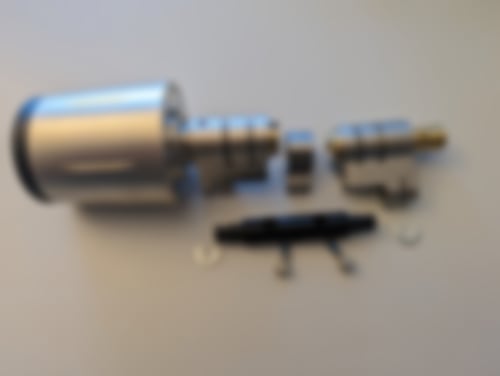

Nun noch die beiden Schrauben lösen und der Cylinder ist zerlegt.


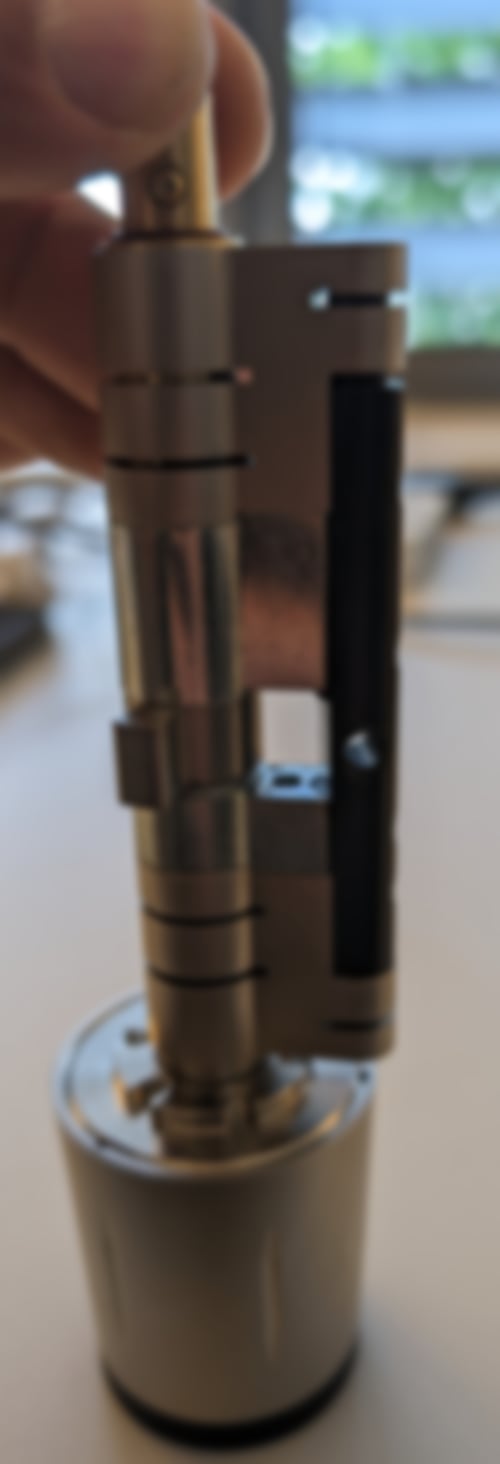

5. Begin mit dem Erweiterungsset

Die ersten beiden Teile aus dem Erweiterungsset an ihre Position bringen. Hier gilt es auf die Einbaurichtung zu achten.

Die „Nasen“ müssen in die angegebene Richtung zeigen.



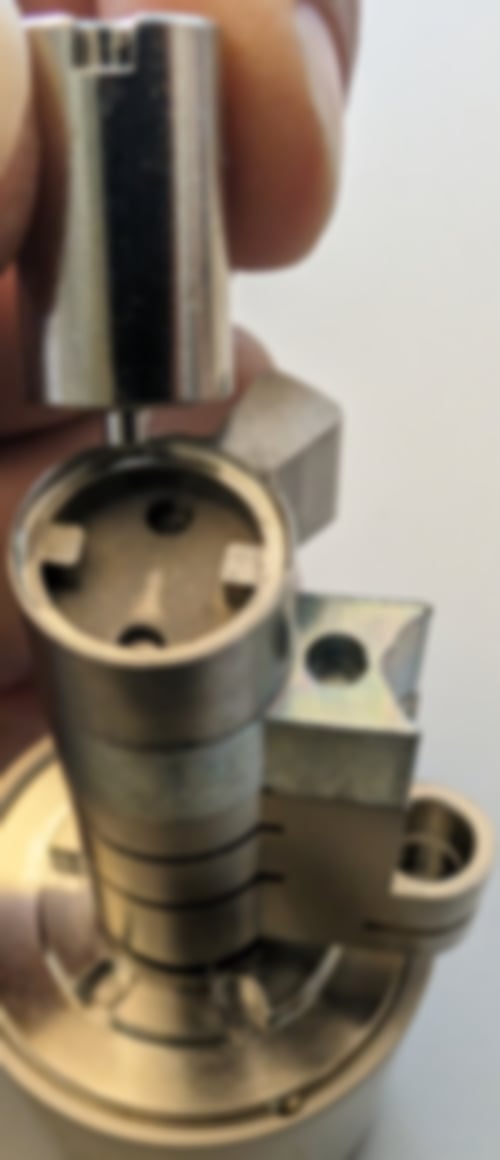

6. Das dritte Teil einsetzen


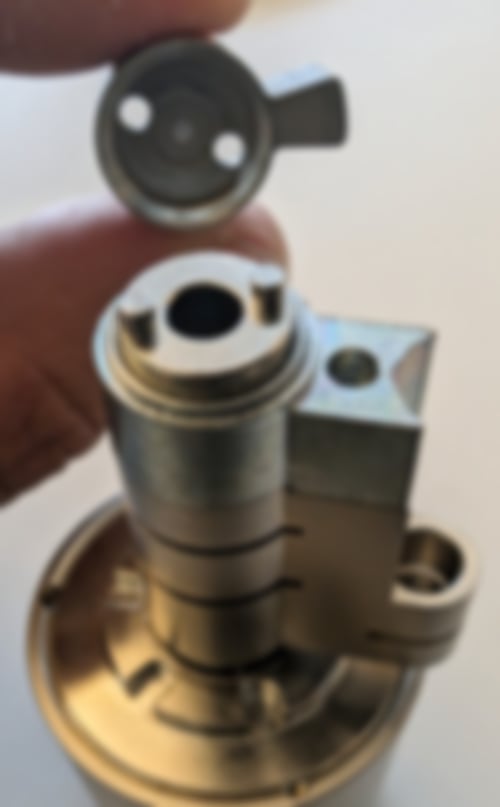

7. Teil 4 ausrichten


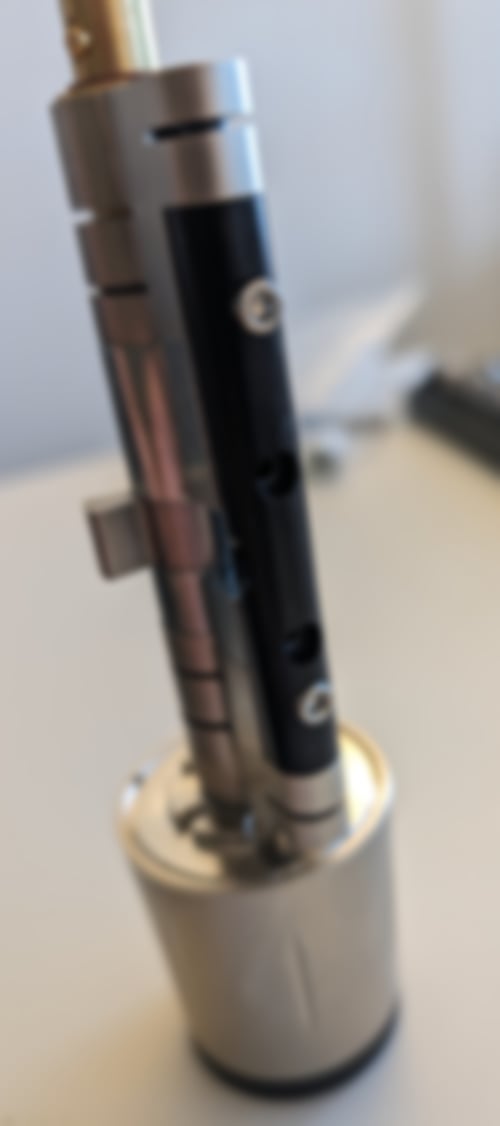

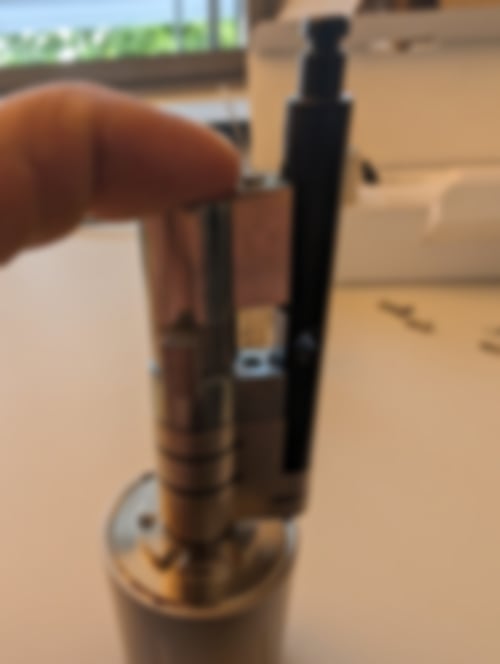

8. Verbindungsschiene installieren

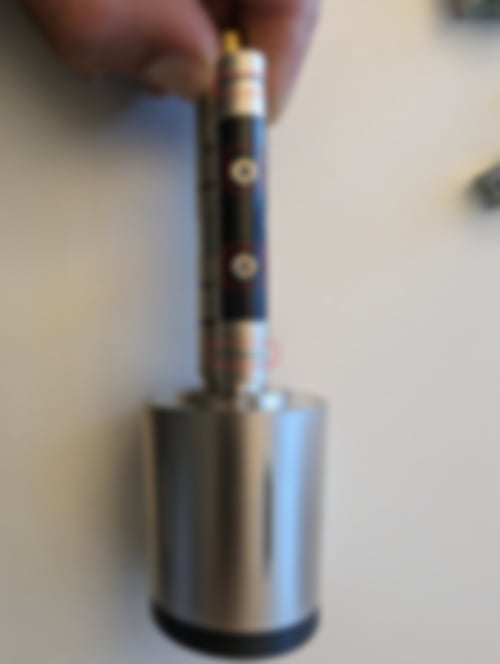

Jetzt die schwarze Schiene einsetzen. Hier ist die Lage der abgeflachten Stelle zu beachten. Diese muss nach innen zu den anderen Teile zeigen. Auf der Unterseite der Schiene sind dann die vier vorgesehenen Löcher für die Verschraubung zu sehen, in der die Schraubenköpfe versenkt werden können.


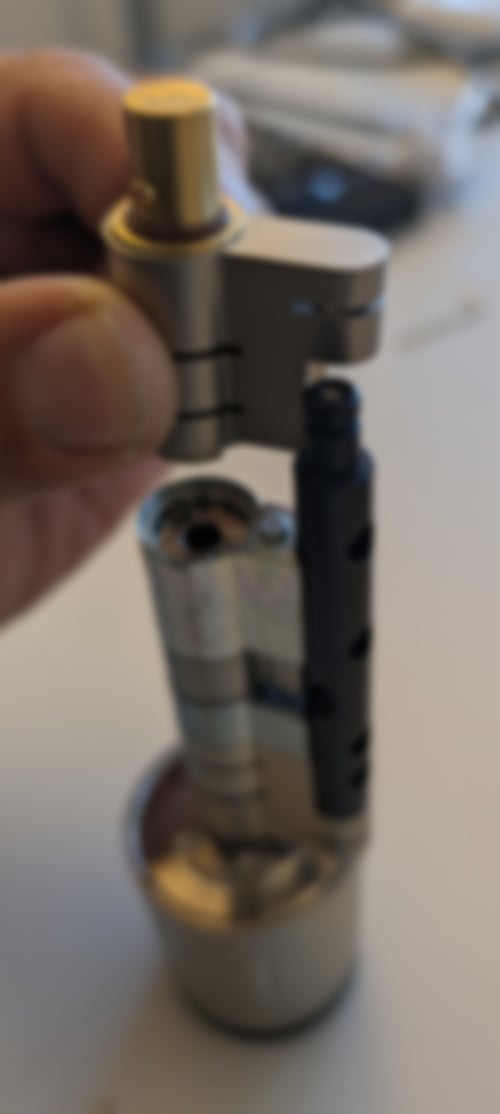

9. Das Endstück aufsetzen


10. Alles zusammengesetzt


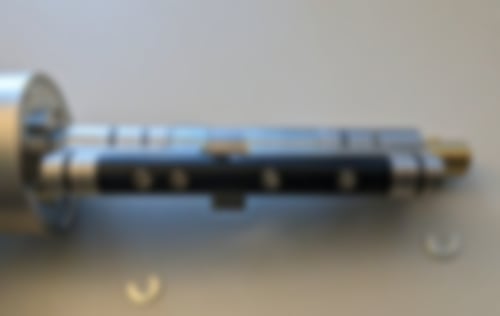

11. Fixieren

Jetzt können die ersten Schrauben wieder montiert werden um alles zu fixieren.


Im Anschluss kann der Cylinder hingelegt werden und die restlichen Schrauben werden festgezogen


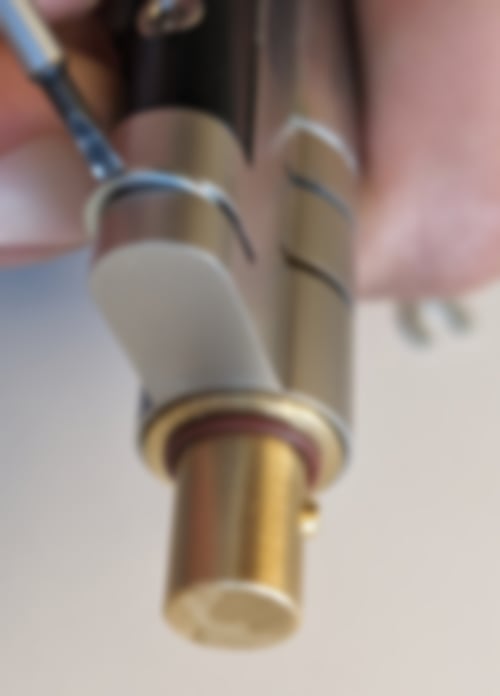

12. Sprengringe einsetzen

Jetzt die beiden Sprengringe an Position bringen und mit einem flachen Schraubendreher fest reindrücken.


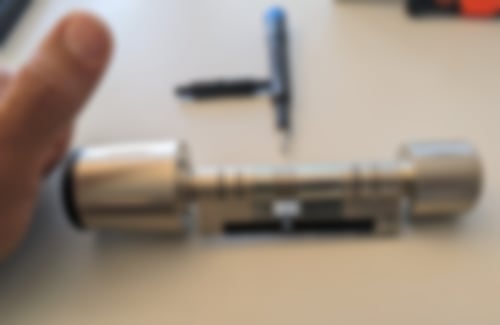

13. Endergebnis

Je nach Umbausatz sollte das Endergebnis dann so aussehen.


14. Kontrolle

Der Umbau ist gelungen, wenn alles seinen Platz gefunden hat und sich das Schloss über den inneren (kleinen Knauf) entriegeln lässt. Über den großen (äußeren ) Knauf darf sich die Mechanik nicht bewegen lassen, sofern der Cylinder nicht zuvor entriegelt wurde.


15. Einbau

Der Cylinder kann nun eingerichtet und in die Tür eingebaut werden.
